Механическая прочность на истирание

Механическую прочность на истирание можно измерить для твердых пористых материалов (катализаторов, сорбентов) имеющих форму таблеток, сфер, цилиндров, а также экструдатов иных форм по методикам ASTM D4058 и ГОСТ 16188. Для измерения необходимо не менее 1 л образца.

Образцы перед измерениями сушат при температуре 105÷110 ^оС в течение 1 ч. Температура и время термообработки могут быть изменены по согласованию с заказчиком.

Метод заключается в истирании навески образца в барабане, вращающемся с заданной скоростью. В ходе измерения образец подвергается интенсивному воздействию сил трения, возникающих как между частицами, так и при соприкосновении со стенками барабана (перегородки, стального стержня внутри барабана). Такой режим истирания имитирует нагрузку на катализатор в промышленных условиях: использование в режиме движущегося слоя, а также для определения возможных потерь при пересыпании или транспортировке. После цикла измерения производится определение массы частиц, размером менее установленной по определенной методике величины.

Метод ASTM D4058

Определение механической прочности на истирание твердых материалов (катализаторов, носителей, сорбентов и других пористых материалов) в форме таблеток, экструдатов, сфер и частиц нерегулярной формы размером от 1,6 до 19 мм в соответствии с методикой ASTM D 4058-96 (2015) выполняется на приборе Attrition and Abrasion Tester (Vinci Technologies, Франция) с насадкой в виде цилиндрического барабана из нержавеющей стали с одной радиальной перегородкой внутри во всю длину цилиндра.

Прочность образца характеризуется отношением массы частиц, размером менее 0.85 мм, образовавшихся после истирания, к первоначальной массе образца, выраженным в процентах.

Прибор Attrition and Abrasion Tester с насадкой в виде цилиндрического барабана из нержавеющей стали.

Метод ГОСТ 16188

Определение механической прочности на истирание гранулированных и дробленых твердых материалов (катализаторов, носителей катализаторов и сорбентов) диаметром от 0,5 до 6,0 мм и длиной до 10 мм в соответствии с методикой ГОСТ 16188 выполняется на стенде барабанного типа УИ2001.00.

Метод заключается в механическом истирании навески катализатора стальным стержнем во вращающемся с определенной скоростью стальном барабане. Прочность катализатора характеризуется отношением массы частиц образца, размером менее 0.1 мм, оставшихся после истирания, к первоначальной массе образца, выраженным в процентах.

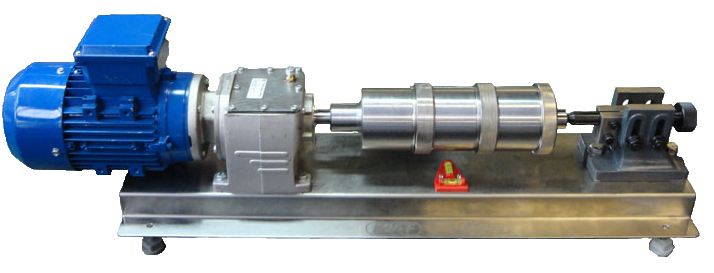

Стенд барабанного типа УИ2001.00.
